Извещатель радиоволновый двухпозиционный
"ФОНАРЬ-РК"

1. Назначение

Извещатель “ФОНАРЬ-РК” предназначен для охраны участков периметра дач, коттеджей, офисов и других объектов и выдачи тревожного извещения при пересечении зоны обнаружения нарушителем по радиоканалу.

2. Общие сведения

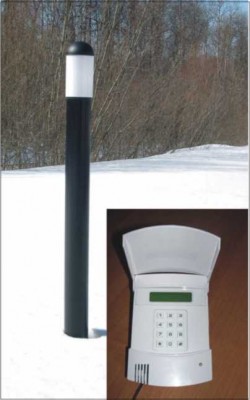

2.1. Извещатель смонтирован в корпусе паркового светильника и осуществляет функции охраны с сохранением функции освещения.

2.2. Принцип действия извещателя основан на создании в пространстве между передатчиком (ПРД) и приёмником (ПРМ) электромагнитного поля, формирующего зону обнаружения в виде вытянутого эллипсоида вращения.

2.3. Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от - 40 до + 65 °С и относительной влажности воздуха до 98% при температуре +35 °С.

3. Отличительные особенности

3.1. Извещатель не имеет внешних отличий от светильника и каких-либо признаков, указывающих на наличие охранной сигнализации.

3.2. Тревожное извещение передается по радиоканалу на пульт централизованного наблюдения “ФОНАРЬ - ПЦН”.

3.3. Автоконтроль каждого участка, ведение протокола событий (до 1024), возможность подключение к ПЭВМ.

3.4. В корпусе блока ПРМ (ПРД) смонтированы два передающих или два приёмных узла, что позволяет одним блоком обеспечить функционирование двух смежных участков охраны.

3.5. Электропитание извещателя осуществляется от сети 220 В. Кроме того, извещатель имеет вход для подключения резервного источника электропитания.

3.6. Включение и выключение освещения осуществляется встроенным автоматом, реагирующим на изменение освещённости, при этом питание извещателя не отключается.

3.7. При настройке извещателя не требуется дополнительное оборудование, так как она осуществляется по встроенным индикаторам.

3.8. В извещателе отсутствуют традиционные переменные резисторы, переключатели и т.п., настройка его чувствительности осуществляется в режиме «ОБУЧЕНИЕ» по контрольным проходам оператора.

3.9. В извещателе предприняты меры по защите от «засветки» чужим передатчиком.

3.10. В комплект поставки извещателя входит закладная опора для бетонирования.

3.11. По отдельному заказу поставляется светильник, выполняющий только функцию освещения с автоматом включения/выключения, с КМЧ и без извещателя.

4. Технические характеристики

4.1. Длина зоны обнаружения - 10…75 м.

4.2. Ширина зоны обнаружения при максимальной длине участка – не более 3 м.

4.3. Пульт “ФОНАРЬ - ПЦН” обеспечивает прием и индикацию тревожного сообщения от 300 извещателей, с указанием номера участка.

4.4. Вероятность обнаружения, не менее - 0,98.

4.5. Напряжение электропитания извещателя и светильника - ~220+22-33 В, 50 Гц.

4.6. Резервное электропитание извещателя - постоянное напряжение - 18…28 В.

4.7. Дальность передачи тревоги по радиоканалу на открытой местности:

со штатной антенной - до 1500 м;

с использованием ретранслятора “ФОНАРЬ - РТ” - увеличивается на 5000 м.
