Каталог технических средств охраны













"ИМПУЛЬС-мини 1/250П"

Извещатель "Импульс-мини 1/250П" является вариантом поставки извещателя "Импульс-мини 1/500П" и имеет идентичные характеристики применительно к одному флангу.

1. Назначение

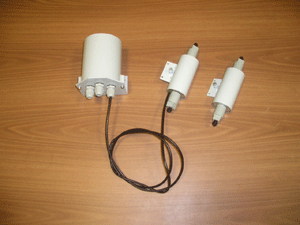

Извещатель предназначен для установки на неподготовленной пересеченной местности (приземный вариант), для блокирования верха (в козырьковом варианте) или полотна различных заграждений (металл, дерево, кирпич, железобетон). Объемная зона обнаружения, протяженностью от 20 до 250 м, формируется вдоль проводов чувствительного элемента, размещаемых на охраняемом рубеже. Извещатель состоит из блоков передающего, приемного и Блока Подключения и Управления (БПУ). Передающий и приемный блоки устанавливаются на противоположных концах двухпроводного чувствительного элемента. Причем к БПУ подключается только приемный блок, а передающий блок подключается к проводам чувствительного элемента и заземлителю.

Приемный блок размещается на расстоянии от 2 до 20 м от БПУ. БПУ выполняет дополнительную функцию трассировки кабельных линий.

Блоки выполнены в металлических корпусах со степенью защиты IP65.

2. Основные тактико-технические характеристики извещателя "Импульс-мини 1/250П"

- длина сигнализационного участка 1x(20…250) м, (на фланг от 20 до 250 м);

- вероятность обнаружения не менее 0,98;

- диапазон рабочих температур от -50°С до +50°С;

- электропитание: источник постоянного или переменного тока напряжением 20 … 36 В;

- ток потребления не более 30 мА на фланг;

- выдача сигнала “ТРЕВОГА” (размыкание нормально замкнутых “сухих контактов”) происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании или обрыве антенных проводов, при отключении питания;

- устойчиво работает вблизи ЛЭП до 500кВ;

- габариты передающего и приемного блоков без узлов крепления l (длина) - 240мм, d (диаметр) - 57 мм;

- срок службы блоков и пластиковых узлов крепления проводов чувствительного элемента не менее 10 лет.

Гарантийный срок эксплуатации извещателей 24 месяца с даты изготовления.



Комплект поставки, масса, размеры упаковки для варианта на 250 м - Импульс-мини1/250П

Наименование

Количество
шт. в комплекте

Масса
одной шт., кг

Габаритные размеры
корпусов блоков, мм

Размер
упаковки, мм

Тара,
кг

Масса
в упаковке, кг

Количество в упаковке,
компл.

ПРМ

1

0,65

240х&57



ПРД

1

0,65

240х&57

350х325х180

0,4

3,4

1

БПУ

1

1,7

135х&108

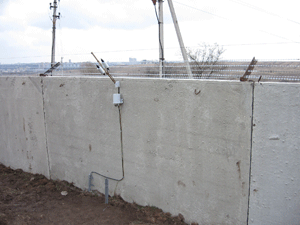

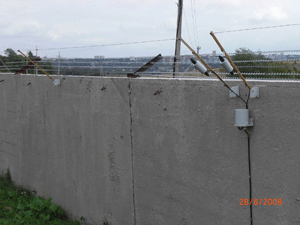

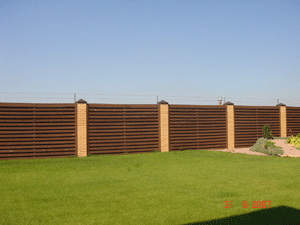

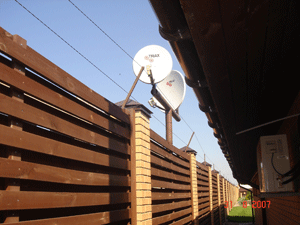

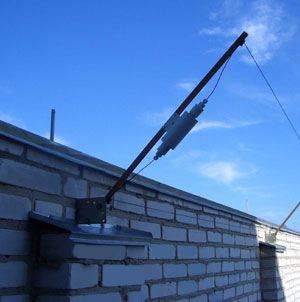

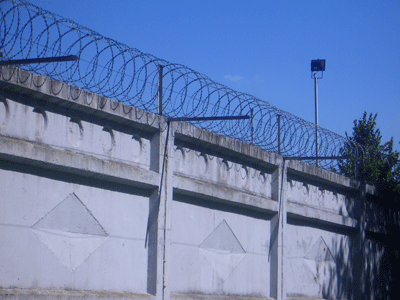

Примеры организации охранного рубежа
