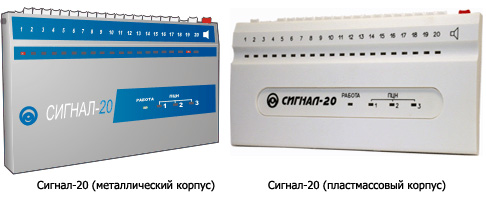

Прибор приемно-контрольный охранно-пожарный
"Сигнал-20 сер. 02"

Для работы автономно и в составе интегрированной системы охраны "Орион"

  • 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей

  • Программирование типа ШС:

    • охранные

    • охранные с контролем блокировочного контакта извещателя

    • пожарные с распознаванием короткого замыкания и обрыва

  • Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц

  • Напряжение в каждом шлейфе сигнализации 24 В

  • Повышенная защищенность шлейфов от саботажа и ложных срабатываний

  • Использование режимов "Без права снятия с охраны", "Тихая тревога"

  • Использование режима "Групповое взятие/снятие" для управления группой шлейфов от одного переключателя

  • Контроль прохождения извещений на центральный пульт с помощью индикаторов "ПЦН"

  • Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта "С2000" или ПЭВМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Управление пятью релейными выходами:

    • три реле ПЦН 28 В / 2 А или 80 В / 0,1 мА

    • два реле для управления внешними световыми и звуковыми оповещателями 28 В / 2 А

  • Напряжение питания – от 10,2 до 28 В

  • Ток потребления в дежурном режиме – не более:

    • 200 мА при питании 24 В

    • 400 мА при питании 12 В

  • Количество токопотребляющих датчиков, подключаемых к одному шлейфу зависит от типов датчиков ("Окно" - 40 шт., "Фотон-8" - 1 шт., "Волна-5" - 1 шт., "ДИП-3М"- до 16 шт., "ДИП-У" - до 20 шт., "ИП212-3СУ" – до 16шт.)

  • Рабочий диапазон температур - от минус 30 до +50 °С

  • Габаритные размеры - 355 х 160 х 35 мм
