Приемно-контрольный прибор пожарной и охранной сигнализации
ППКОП "СИГНАЛ 2/4-СИ" (на 2 или 4 шлейфа сигнализации)

Назначение

Приемно-контрольный охранно-пожарный прибор ППКОП "СИГНАЛ 2/4-СИ" предназначен для организации систем пожарной и/или охранной сигнализации на различных объектах и обеспечивает прием и отображение извещений от пожарных и/или охранных извещателей, как активных (токопотребляющих), так и пассивных, с размыкающимися или замыкающимися контактами, а также коммутацию цепей внешних оповещателей и адресное включение автоматических установок пожаротушения и дымоудаления.

Возможности

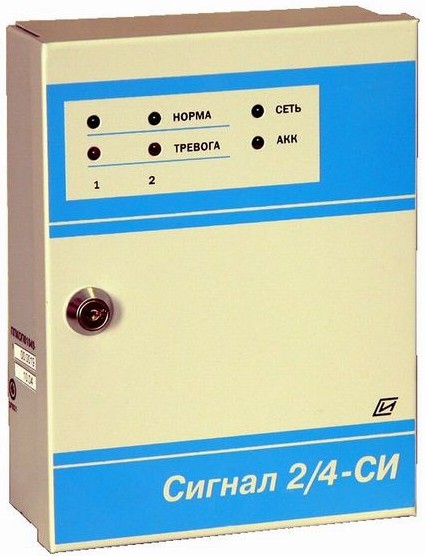

Прибор "СИГНАЛ 2/4-СИ" выпускается в двух исполнениях, соответствующих информационной емкости 4 или 2 шлейфа сигнализации и осуществляет одновременный контроль состояния всех включенных шлейфов, каждый из которых устанавливается потребителем (монтажной организацией) в режим функционирования с пожарными или с охранными извещателями. Конфигурирование прибора т.е. установка необходимого режима функционирования каждого шлейфа осуществляется набором определенной комбинации перемычек на специальном разъеме внутри прибора.

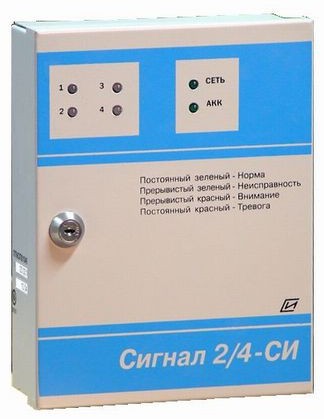

На передней панели прибора отображается адресная световая индикации состояний: "НОРМА", "НЕИСПРАВНОСТЬ", "ВНИМАНИЕ" и "ТРЕВОГА" для каждого шлейфа.

Прибор обеспечивает распознавание извещений от одного и двух пожарных токопотребляющих извещателей в любом шлейфе сигнализации т.е. индикацию извещения "ВНИМАНИЕ" при срабатывании одного извещателя или извещения "ТРЕВОГА" при срабатывании второго извещателя в этом шлейфе, с включением соответствующего "адресного" реле.

Имеется возможность дополнительного включения в каждом шлейфе помехоустойчивого алгоритма распознавания тревожных извещений, обеспечивающего эффективную и надежную защиту от случайного пуска автоматических средств. Такой режим функционирования предполагает повышенную надежность и достоверность поступивших по шлейфам информацию о пожаре, что достигается путем повторного опроса (через 12-16 секунд) состояния шлейфа сигнализации, в котором сработал дымовой, комбинированный или тепловой дифференциальный пожарный извещатель.

Возможно включение в каждый пожарный шлейф до 30 токопотребляющих пожарных извещателей типа ДИП-3М, ИДТ-2, МАК-ДМ исп.01 и им аналогичных, с общим током потребления до 3 мА.

При установке одного или нескольких шлейфов сигнализации в режим функционирования с охранными извещателями прибор обеспечивает выполнение следующих функций:

  • постановку/сдачу помещений под охрану с применением тактики "закрытой" или "открытой двери"

  • контроль несанкционированного доступа с помощью стандартных средств доступа (например, шифрустройство ШУ2)

  • формирование извещения "ТРЕВОГА" (с трансляцией его на ПЦН) при нарушении указанных ШС.

Прибор "СИГНАЛ 2/4-СИ" соответствует требованиям, установленным нормами НПБ 57-97* для 3 степени жесткости воздействий при испытаниях пожарных и охранно-пожарных приемно-контрольных приборов и устойчиво функционирует в условиях воздействия интенсивных промышленных и других помех, а также грозовых разрядов, что значительно расширяет область применения прибора, включая энергетические и промышленные объекты с высоковольтными распределительными и коммутирующими устройствами.

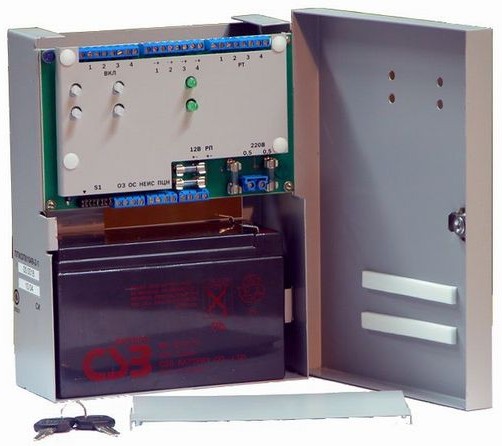

Наличие в приборе внутреннего источника питания постоянного тока 12В 0,15А с защитой от коротких замыканий в нагрузке, а также внутреннего источника резервного питания в виде автоматически подзаряжаемой герметичной аккумуляторной батареи напряжением 12 В и емкостью 7,5 А/ч, обеспечивают работоспособность прибора при отключенном напряжения в сети 220 В, 50 Гц в течение 30-40 часов. Прибор обеспечивает передачу сигнала на ПЦН в случае разряженного состояния батареи и осуществляет постоянный контроль работоспособного состояния аккумуляторной батареи.

Особенности

  • Достаточно просто осуществляется конфигурирование прибора - программное задание режимов функционирования каждого шлейфа с пожарными или охранными извещателями, установка времени задержки на включение реле тревоги, включение средств пожарной автоматики, а также режима сдачи под охрану по тактике "открытой" или "закрытой" двери.

  • Наличие помехоустойчивого алгоритма распознавания срабатывания токопотребляющих (активных) пожарных извещателей в условиях воздействия интенсивных промышленных, атмосферных и других помех.

  • В приборе реализована защита от несанкционированного доступа к прибору и попыток его вскрытия или отключения.

Технические данные

Напряжение питания от сети переменного тока частотой (50±1) Гц

220 В +10%-15%

от резервного источника постоянного тока

12 В ±10%

Мощность, потребляемая от сети, не более

10 ВА

Ток, потребляемый от аккумуляторной батареи в дежурном режиме, не более

0,2 А

Ток, потребляемый извещателями от шлейфа, не более

3,0 мА

Продолжительность работы в дежурном режиме от резервного источника питания

36 ч

Сопротивление проводов шлейфа без выносного элемента, не более

220 Ом

Напряжение в шлейфах сигнализации

(21 … 26) В

Электрические параметры цепей, коммутируемых реле "Неисправность" и "ПЦН"

12-220В / 0,1-1,0 А

Электрические параметры цепей, коммутируемых реле включения оповещателей

до 250 В / 0,13 А

Электрические параметры цепей, коммутируемых адресными реле "Тревога"

до 250 В / 4А

Габаритные размеры, не более

230 х 180 х 80 мм

Отсек под аккумуляторную батарею размером, не более

151 х 105 х 75 мм

Масса (без аккумуляторной батареи), не более

2,0 кг

Диапазон рабочих температур

от -10 до +40°С

Степень защиты оболочки прибора по ГОСТ 14254-80

IP40
