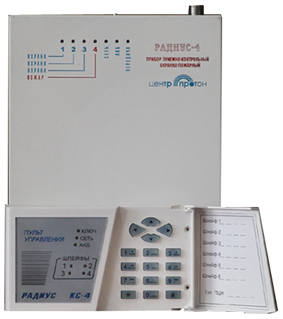

ППКОП "Радиус-4"

Описание:

Прибор «Радиус-4» предназначен для автономной и централизованной охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

Прибор позволяет подключить три шлейфа охранной сигнализации и один (четвертый) шлейф пожарной или тревожной сигнализации.

Все охранные шлейфы имеют аналогичные параметры и являются программируемыми с возможностью изменения назначения и тактики контроля. Возможные типы охранного шлейфа: «вход-выход», «периметр», «проходной», «вход-объем», «24-х часовая слышимая тревога», «24-х часовая тихая тревога». Четвертый шлейф – круглосуточный.

Допускается одновременное включение в пожарный шлейф токопотребляющих дымовых (нормально-разомкнутых) извещателей и пассивных тепловых (нормально-замкнутых) извещателей (комбинированный шлейф).

Взятие прибора под охрану и снятие с охраны производится с помощью электронных ключей Touch Memory. Количество считывателей, непосредственно подключаемых к прибору - 1. Общая емкость памяти кодов ключей Touch Memory - 16.

Для удаленного управления прибором и отображения информации имеется возможность подключения по линии интерфейса RS-485 от 1 до 6 выносных пультов управления типа «Радиус ТС-4» (со считывателем) или (и) пультов управления «Радиус КС-4» (с клавиатурой).

Сигналы о состоянии прибора и охраняемого объекта выдаются на выносной светодиодный индикатор, звуковой оповещатель и световой оповещатель.

Прибор комплектуется одним из следующих устройств передачи извещений:

- передатчиком радиосигналов типа ПРД для передачи извещений на станцию ЦСМ «Радиус»;
- автоматическим дозванивателем «Радиус» для передачи извещений в речевой форме по проводной телефонной линии;
- модулем GSM «Дятел» и сотовым телефоном «Siemens» для передачи извещений в форме SMS-сообщений по сети сотовой связи.

Прибор имеет возможность работы в составе системы «Радиус-128». Связь с концентратором осуществляется по проводной линии стандарта RS-485.

Информативность (количество видов сообщений, передаваемых прибором по каналу связи) равна 15 ед.

Виды сообщений: «Нарушение шлейфа», «Пожар по шлейфу», «Восстановление шлейфа», «Неисправность шлейфа», «Взятие на охрану», «Снятие с охраны», «Ложный пароль», «Отсутствие сети», «Восстановление сети», «Разряд АКБ», «Восстановление АКБ», «Взлом корпуса», «Восстановление корпуса», «Неисправность прибора», «Тест».

Количество вариантов передаваемых сообщений - 512.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.

Прибор обеспечивает ограничение тока, протекающего через сработавший дымовой извещатель, на уровне не более 20 мА.

Прибор обеспечивает перезапрос состояния дымовых извещателей, снимая питание со шлейфа на время 3 с.

Максимальная допускаемая величина тока по пожарному ШС в дежурном режиме для питания извещателей (без учета тока через оконечный резистор):

- 2,5 мА при включении в шлейф только дымовых извещателей;
- 0,6 мА при включении в шлейф дымовых и тепловых извещателей.

Характеристики выходов для подключения светового и звукового оповещателей:

- максимальное напряжение 50 В;
- максимальный ток 0,3 А.

Питание прибора осуществляется от промышленной однофазной сети переменного тока номинальным напряжением 220 В и частотой 50 Гц. Резервное питание осуществляется от штатной аккумуляторной батареи номинальным напряжением 12 В. Мощность, потребляемая прибором в дежурном режиме, не превышает 7,5 В×А, а мощность, потребляемая прибором в режиме «Тревога» («Пожар»), когда включены внешний световой оповещатель, внешний звуковой оповещатель и работает передатчик, не превышает 20 В×А. Потребитель имеет возможность самостоятельно изменить параметры прибора с помощью перемычек на плате и универсального программатора «ProgrammersRadius».

Масса прибора (без АКБ) не более 2,5 кг.
Габаритные размеры прибора – 190x270x80 мм.

Прибор «Радиус-4» версии 1.6 и выше может передавать по радиоканалу номер пользователя, взявшего или снявшего прибор с охраны. Для реализации этой возможности заказчику необходимо:

- либо сразу указать в заявке предприятию-изготовителю опцию: «с передачей номера пользователя»;
- либо самостоятельно установить в приборе с помощью программатора номер группы сообщений «0».

Для работы прибора с группой сообщений «0» в системе необходимо наличие у заказчика:

  • центральной станции мониторинга ЦСМ типа «Радиус-1000» или «Радиус-256» (с ЖКИ-индикатором);

  • приемника в станции ЦСМ с датой выпуска позднее июня 2004 г. (версия 2С01);
    ретранслятора с датой выпуска позднее 01.02.2005.;

  • программы на ЦСМ версии не ниже 12.01, а на компьютере с АРМ – программы версии не ниже 9.0. Указанные обновления программ для ЦСМ и АРМ можно заказать на предприятии-изготовителе на CD-диске или скачать с сайта.

В сообщении о взятии и снятии прибора с охраны указывается номер пользователя, например: «Взят Х/О 3 тип 2», что означает: прибор взят под охрану пользователем (хозорганом) № 3, тип охраны 2.

Всего может быть назначено 16 разных пользователей у одного прибора, т.е. общее количество ключей TouchMemory, зарегистрированных в базе прибора, и паролей клавиатуры, занесенных в ту же базу, не должно превышать 16 (в том числе мастер-пароль или мастер-ключ).

Пульт позволяет при взятии прибора под охрану с помощью клавиатуры выбрать тип охраны. Возможны 7 типов охраны. Выбор типа охраны производится нажатием на одну из клавиш «1»… «7» в течение 10 секунд после набора пароля. Тип охраны определяет сочетание шлейфов ШС1, ШС2, ШС3, которые берутся под охрану. Ключ TouchMemory берет под охрану все три шлейфа: ШС1, ШС2, ШС3 (полная охрана – тип 1).

Примечание:

По умолчанию разрешен только тип охраны 1 (полная). Разрешить использование других типов охраны можно с помощью универсального программатора, выставив флажок «Разрешение обхода шлейфов».


В прибор версии 1.7 введена дополнительная функция:

в линию интерфейса RS-485 прибора могут быть включены (помимо пультов «Радиус ТС-4» и «Радиус КС-4») от 1 до 6 панелей типа «Радиус-А-А». При этом прибор «Радиус-4» выполняет роль мини-концентратора по отношению к этим панелям - он производит сбор и обработку данных с панелей и передачу сообщений по радиоканалу на ЦСМ через радиопередатчик прибора.

Подготовка прибора и панелей:

В приборе «Радиус-4» в качестве канала связи должен быть выбран радиоканал (перемычка ХР6:4 снята). В панелях «Радиус-А-А» должны быть установлены неповторяющиеся адреса (номера) в диапазоне от 1 до 6 с помощью перемычек J2…J6 в соответствии с таблицей 1. В каждой панели следует также установить перемычку J.

Адрес (номер) панели

Положение перемычек на плате панели

J6

J5

J4

J3

J2

1

+

+

+

+

-

2

+

+

+

-

+

3

+

+

+

-

-

4

+

+

-

+

+

5

+

+

-

+

-

6

+

+

-

-

+


Знак «+» означает, что перемычка установлена, знак «-» - перемычка не установлена.

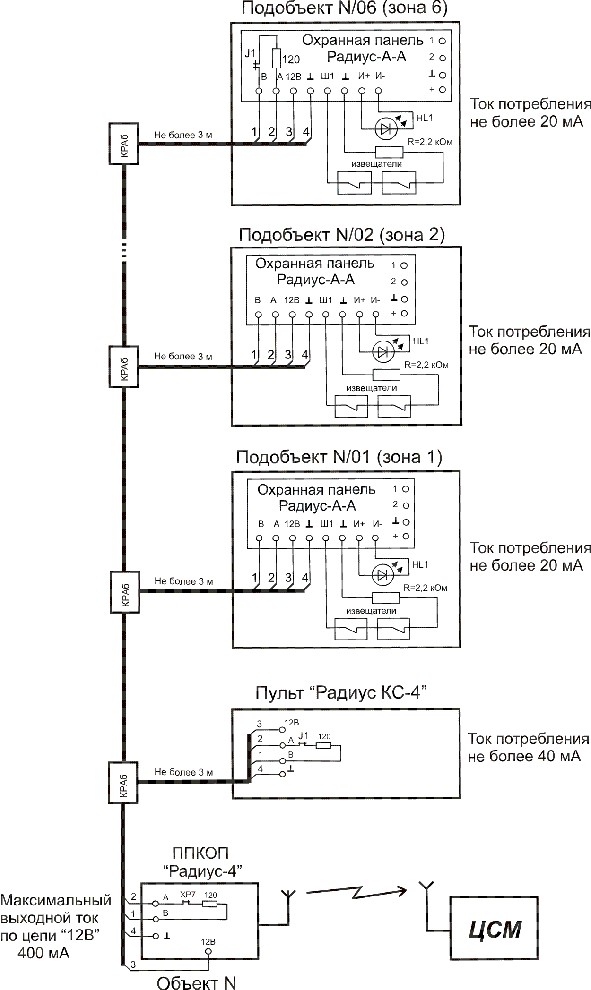

Панели подключаются к прибору по 4-проводной линии (см. рисунок 1) с двумя парами проводов: по одной (витой) паре проводов обеспечивается связь в стандарте RS-485 (клеммы «А» и «В»), по другой паре обеспечивается питание пульта (клеммы «12 В» и «^»).

Примечания:

1. Прибор «Радиус-4» является объектовым прибором. Сообщение от него отображается на индикаторе ЦСМ с присвоенным этому прибору номером объекта, например N.

2. Панели являются подобъектами, сообщения от них отображаются на индикаторе ЦСМ с номером объекта в виде дроби, например N/02, что означает, что сообщение получено от панели с адресом 2, а сама панель подключена к прибору «Радиус-4», имеющему объектовый номер N.
