УСТРОЙСТВО ОКОНЕЧНОЕ ОБЪЕКТОВОЕ

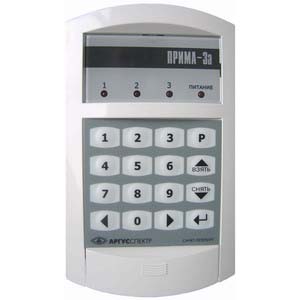

Прима-3А

Включает все возможности прибора "Прима-3" (исп. 1 и 2)

ПРЕДНАЗНАЧЕН:

Для контроля 4-х шлейфов охранной и пожарной сигнализации (или трех шлейфов сигнализации и цепи контроля наряда) с подачей светового или звукового сигналов и передачи извещений на пульт централизованного наблюдения (ПЦН) системы передачи извещений СПИ 0104061-100-1 "Атлас-20", путем размыкания контактов реле, либо методом высокочастотного уплотнения по занятым телефонным линиям в системах "Атлас-3" (по одному ключу), "Атлас-6" и "Фобос-ТР" (по двум ключам).

ОСОБЕННОСТИ:

- наличие у каждого из 8 пользователей (хозорганов), допущенных к управлению прибором, своих кодов взятия и снятия с охраны;

- наличие кода "снятия под принуждением", отличающегося от кода снятия на +/-1.

ТАКТИКА РАБОТЫ:

- управление постановкой/снятием шлейфов осуществляется с помощью кнопочной клавиатуры с отображением на выносном индикаторе состояния объекта;

- обеспечивается постановка на охрану как по тактике "с закрытой дверью", так и по тактике "с открытой дверью";

- время задержки на выход может быть запрограммировано на 0, 30, 60 или 120 сек.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

- контроль четырех ШС или трех ШС и цепи контроля наряда;

- контроль состояния источника питания;

- контроль датчика вскрытия блока.

Программируемые параметры:

- тип каждого из ШС;

- коды постановки\снятия;

- задержка на выход\вход по ШС “Входная дверь”;

- вид сигнала на ПЦН.

Индикация:

Прибор формирует извещения с помощью четырех светодиодных индикаторов и отключаемого звукового сигнализатора:

- о текущем состоянии и памяти тревог по шлейфу;

- о состоянии источника питания.

К прибору может быть подключен выносной светодиодный индикатор.

Входы:

- питание 12В.

Выходы:

- выносной светодиодный индикатор;

- выход для подключения сирены или выносной лампы ("Оповещение" открытый коллектор).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

напряжение питания

10.2 - 14 В

- ток потребления, не более

40 мА

- максимально допустимые токи и напряжения:



реле ПЦН

30 мА при 72 В

максимальный ток коммутации

0.5 А

максимальное напряжение коммутации

200 В

выход «Открытый коллектор»

27 В, 1 А

- габаритные размеры

175х105х30 мм

- диапазон рабочих температур

-30...+50 °С
