Каталог технических средств охраны













Охранно-пожарная система
"КОДОС"

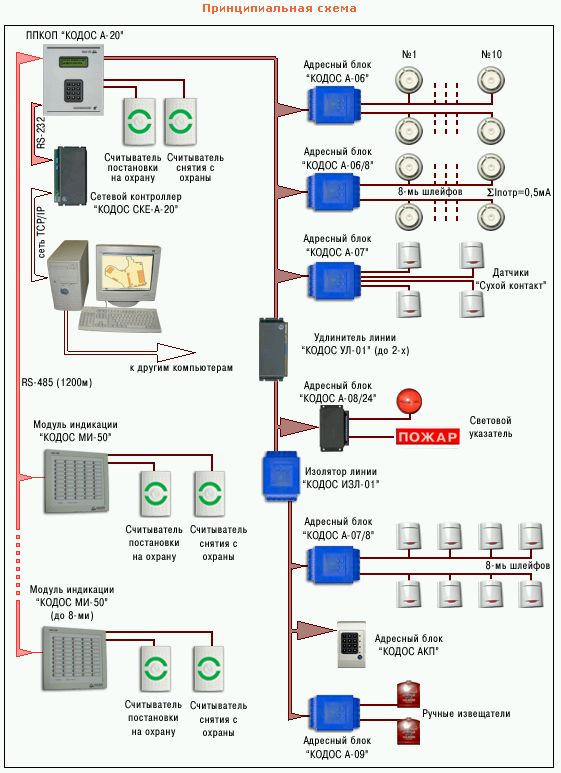

ОПС «КОДОС» – адресная система, построенная на базе ППКОП «КОДОС А-20». К прибору А-20 подключается линия связи (адресная линия), к которой, в свою очередь, подключаются устройства, имеющие аппаратные адреса (адресные блоки). Эти адреса служат для идентификации блоков в системе. Каждый блок контролирует несколько охранных (пожарных) зон или несколько каналов управления. Прибор поочередно опрашивает адресные блоки и считывает состояние зон и каналов.

Питание адресных блоков, как правило, осуществляется по той же самой двухпроводной линии, что и связь.

В состав системы могут входить адресные блоки А-06, А-06/8 (для подключения пожарных датчиков), А-07, А-07/8 (для подключения охранных датчиков), А-08 (для подключения исполнительных устройств), А-09 (для подключения пожарных ручных извещателей), кодонаборные пульты АКП, модули индикации МИ-50, считыватели постановки/снятия зон с охраны, удлинители линии связи УЛ-01, изоляторы линии ИЗЛ-01.

Система осуществляет контроль четырех состояний (норма, тревога, короткое замыкание и обрыв) как пожарных, так и охранных зон. В системе возможно использование компьютера (связь с «КОДОС А-20» осуществляется по протоколу RS-232 или RS-485). К одному компьютеру может быть подключено до 64 ППКОП. Расстояние между компьютером и ППКОП, без использования специальных модемов, до 1200 м (RS-485). При использовании в системе специальных модемов расстояние между ППКОП и компьютером практически не ограничено. Расстояние между ППКОП и адресными блоками до 1600 м (с удлинителями линии до 6000 м). К одному «КОДОС А-20» могут подключаться до 8-ми модулей индикации «КОДОС МИ-50». Модули индикации позволяют организовать дополнительные места контроля и управления системой. Связь между ППКОП и «КОДОС МИ-50» осуществляется по протоколу RS-485, расстояние между ними может достигать 1200 м.
