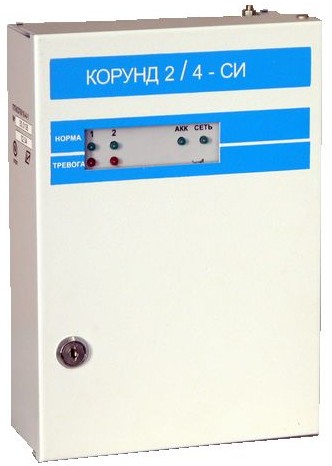

Взрывозащищенный приемно-контрольный прибор пожарной и охранной сигнализации ППКОП 019-4-1 "КОРУНД 2/4-СИ" для взрывоопасных объектов (на 2 или 4 искробезопасных шлейфа)

Назначение

Взрывозащищенный охранно-пожарный приемно-контрольный прибор "КОРУНД 2/4 СИ" предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики и рассчитан на подключение 4-х или 2-х (исполнение 02) искробезопасных шлейфов сигнализации.

Прибор "КОРУНД 2/4 СИ" имеет маркировку по взрывозащите [Exib]IIC X и соответствует всем требованиям гл. 7. ПУЭ, а также других нормативных документов, регламентирующих применение электрооборудования с видом взрывозащиты "Искробезопасная электрическая цепь "i" и связанного с другим электрооборудованием (извещателями), расположенным во взрывоопасных зонах.

Возможности

Прибор осуществляет:

• приём и отображение тревожных извещений от пожарных или охранных извещателей

• электропитание извещателей

• адресное включение цепей систем пожаротушения, дымоудаления или иного технологического оборудования

• управление включением внешних световых и звуковых оповещателей, а также, имеется внутренняя дублирующая звуковая сигнализация в режиме "ТРЕВОГА" и отличающаяся по звучанию в режиме "НЕИСПРАВНОСТЬ"

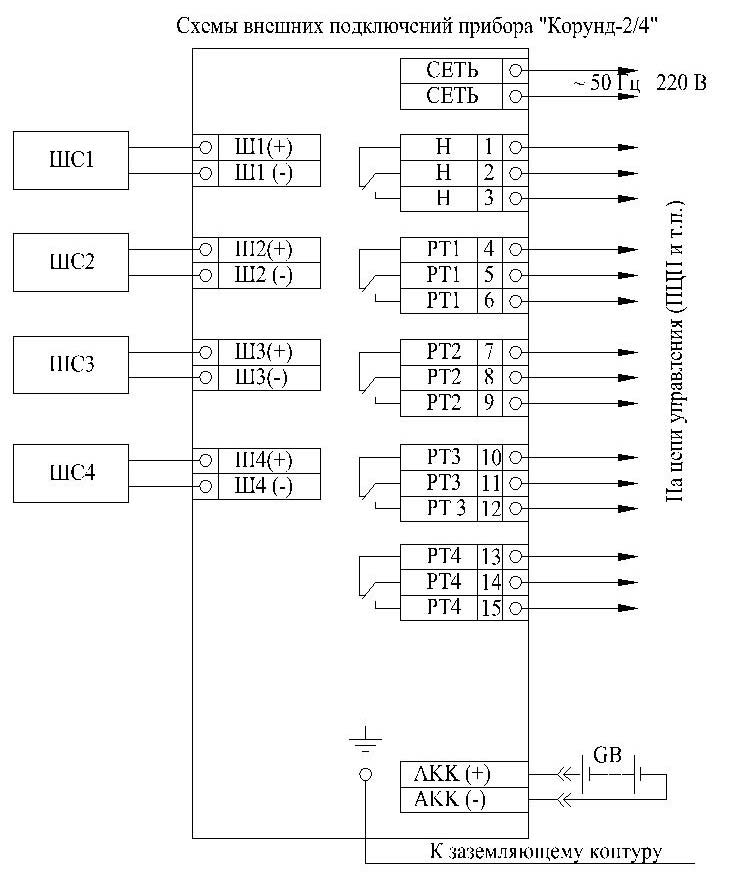

• трансляцию во внешние цепи "сухими" контактами реле индивидуальных сигналов "ТРЕВОГА" и "ПРОНИКНОВЕНИЕ" по каждому шлейфу

• трансляцию группового извещения "НЕИСПРАВНОСТЬ"

• программирование режимов функционирования первых двух шлейфов для работы по алгоритму пожарного шлейфа или по алгоритму охранного шлейфа

• автоматическое резервирование питания на время не менее 24 часа от аккумулятора ёмкостью 7 А*ч и номинальным напряжением 12В, размещаемого в корпусе прибора

В приборе предусмотрена индикация наличия сетевого питания, а также, индивидуальная световая индикация извещений по каждому шлейфу, обеспечивающая визуальный постоянный контроль исправности шлейфов, при этом:

• режим "Норма" отображается индикатором зелёного цвета свечения

• неисправное состояние любого шлейфа - режим "НЕИСПРАВНОСТЬ" отображается прерывистым свечением (миганием) индикатора "Норма" соответствующего шлейфа

• извещение "ТРЕВОГА" отображается прерывистым свечением красного цвета индикатора "Тревога"

В приборе также имеется возможность адресного пуска систем и средств пожарной автоматики в случае приема извещения от одного теплового максимального пожарного извещателя (или иного контактного датчика), с размыкающимся или замыкающимся контактом.

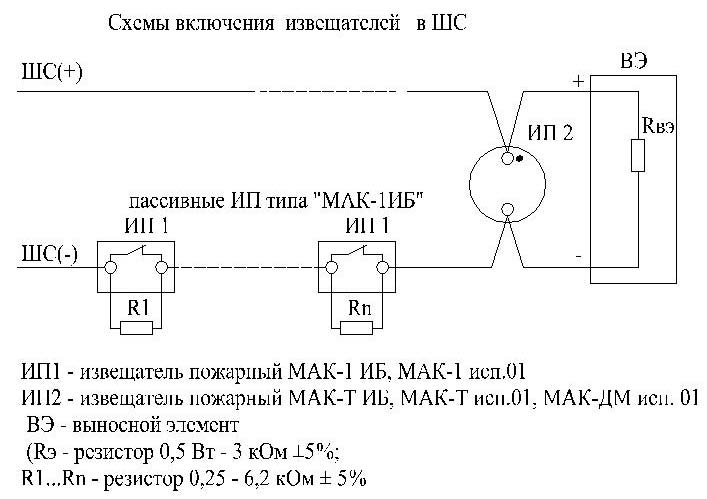

В искробезопасные шлейфы сигнализации прибора могут включаться пассивные (не потребляющие ток от шлейфа сигнализации) пожарные извещатели типа: МАК-1 ИБ, МАК-1 исп.01 ИБ, МАК-1 исп.011 ИБ, МАК-Т исп.01 ИБ, а также потребляющие ток от шлейфа взрывозащищенные тепловые максимально-дифференциальные пожарные извещатели МАК-ДМ исп.01 ИБ или другие пожарные и охранные извещатели, соответствующие требованиям гл. 7.3 ПУЭ-2000 для электрооборудования, размещаемого во взрывоопасных зонах и связанного искробезопасными шлейфами сигнализации с взрывозащищенными приемно-контрольными приборами с видом взрывозащиты "Искробезопасная электрическая цепь "i", что должно подтверждаться наличием на извещателе соответствующей маркировки взрывозащиты и разрешительными документами Госгортехнадзора России.

В случае прокладки шлейфов сигнализации прибора в обычных помещениях допускается включать в шлейфы, кроме указанных выше извещателей, комбинированные дымо-тепловые пожарные извещатели ИДТ-2 всех исполнений или тепловые дифференциально-максимальные извещатели МАК-ДМ исп.01 ИБ.

Особенности

• Взрывозащищенный Приемно-Контрольный Прибор Пожарной и Охранной Сигнализации.

• Искробезопасные шлейфы сигнализации.

• Автоматическая зарядка аккумулятора резервного питания и поддержка его в заряженном состоянии, а также индикация его наличия или отсутствия.

• Значительно низкий ток потребления от резервного аккумулятора.

• Более высокое напряжение в шлейфе позволяет применять различные типы пассивных и активных (токопотребляющих) пожарных или охранных извещателей, отвечающих установленным требованиям на электрооборудование во взрывоопасных зонах (гл.7.3 ПУЭ).

• Малые габариты.

Технические данные
