Взрывозащищенный приемно-контрольный прибор пожарной и
охранной сигнализации ППКОП 019-1-13 "КОРУНД-1ИМ"
для взрывоопасных объектов (с 1 искробезопасным шлейфом)

Назначение

Взрывозащищенный охранно-пожарный приемно-контрольный прибор "КОРУНД-1ИМ" предназначен для организации системы пожарной или охранной сигнализации в помещениях с взрывоопасной средой на различных объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, или других устройств пожарной автоматики и рассчитан на подключение одного искробезопасного шлейфа сигнализации.

Прибор "КОРУНД-1ИМ" имеет маркировку по взрывозащите "ExibIIC" и соответствует всем требованиям гл. 7.3 ПУЭ, регламентирующих применение электрооборудования с видом взрывозащиты "Искробезопасная электрическая цепь "i", расположенным во взрывоопасных зонах.

Возможности

Прибор осуществляет:

• приём и отображение тревожных извещений от пожарных или охранных извещателей

• электропитание извещателей

• световую индикацию: "НОРМА-ДЕЖУРНЫЙ РЕЖИМ" - светится зеленый индикатор (при нарушении шлейфа светится прерывисто) и "ТРЕВОГА" - светится красный индикатор

• контроль и индикацию состояния встроенного аккумулятора 12 В, емкостью 7 А/ч и его подзаряд

• выдача извещения "ТРЕВОГА" на ПЦН путем размыкания или замыкания контактов реле (контакты реле могут быть использованы для отключения вентиляции и электропитания, формирования сигнала на включение установок пожаротушения и дымоудаления или включения внешних звуковых и световых оповещателей, питающихся от сети 220 В или от любого другого внешнего источника питания напряжением от 12 до 220 В при токе нагрузки от 0,1 до 1.5 А)

В приборе предусмотрено наличие цепи для подключения звуковых или световых оповещателей с напряжением питания 12 В постоянного тока от внутреннего источника электропитания с током потребления не более 0,13 А.

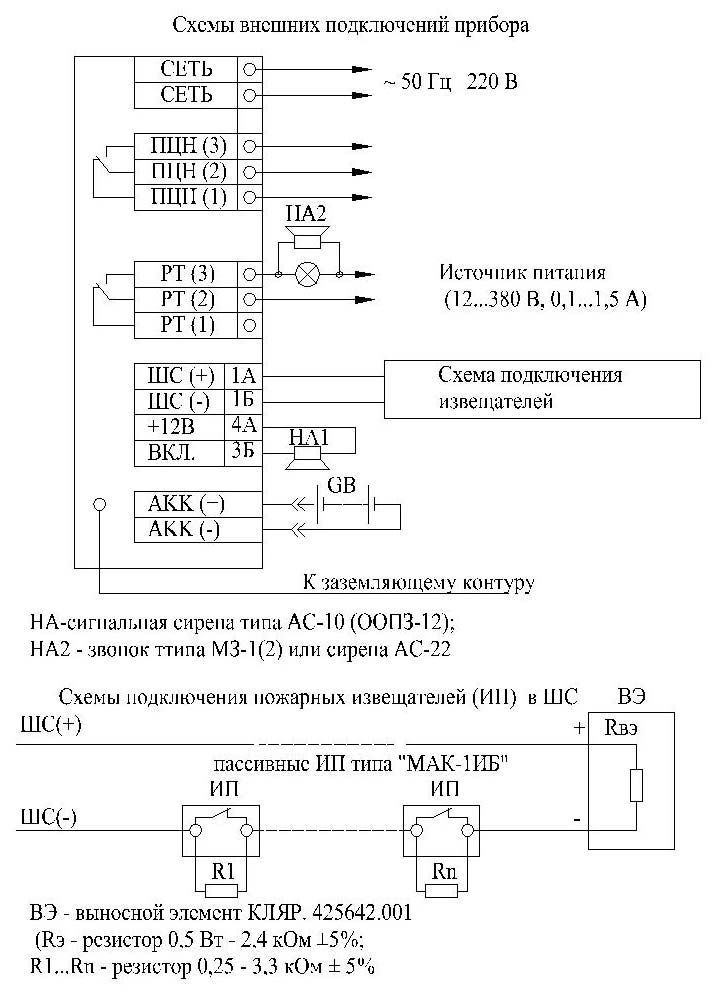

В искробезопасный шлейф прибора "КОРУНД-1ИМ" могут включаться пожарные извещатели типа: МАК-1 ИБ, МАК-1 исп.01 ИБ, МАК-1 исп.011 ИБ, МАК-Т исп.01 ИБ или охранные извещатели с электроконтактным выходом, соответствующие требованиям гл. 7.3 ПУЭ-2000 для электрооборудования, размещаемого во взрывоопасных зонах и связанного искробезопасными цепями - щлейфами сигнализации и имеющие соответствующие разрешительные документы Госгортехнадзора России.

Особенности

• Взрывозащищенный Приемно-Контрольный Прибор Пожарной и Охранной Сигнализации.

• Искробезопасный шлейф сигнализации.

• Автоматическая зарядка аккумулятора резервного питания и поддержка его в заряженном состоянии.

• Широкий диапазон рабочих температур (от -30 до +50°С) позволяет применять прибор на не отапливаемых объектах (типа складов или хранилищ) практически во всех климатических зонах России.

• Контроль несанкционированного вскрытия прибора.

• Малые габариты.

Технические данные
