ППКОП 01059-56-4 "ДОЗОР-4"
 Основные возможности:
-
построение одного направления газового, порошкового или аэрозольного пожаротушения (см. структурную схему прибора)
без дополнительных устройств;
-
ток в цепи пуска огнетушащего вещества до 2,5А;
-
контроль цепей пуска и оповещения;
-
снижение практически до нуля вероятности ложного срабатывания дымовых датчиков при помощи специального алгоритма;
-
встроенный сетевой источник питания, автоматическое резервирование питания, встроенный аккумулятор, отключение аккумулятора при разряде;
-
выбор пользователем любого из 15 режимов работы при конфигурировании прибора;
-
выход резервированного +12В, 400 мА с электронной защитой от короткого замыкания для питания внешних устройств и датчиков;
-
фиксация произошедших событий в энергонезависимой памяти с возможностью дальнейшего считывания в компьютер;
-
самоконтроль прибора при начальном включении.
Технические характеристики:
|
Информационная емкость прибора (число независимых шлейфов сигнализации ШС) |
4+1 |
|
Количество алгоритмов работы |
15 |
|
Максимальный ток в каждом из шлейфов сигнализации в дежурном и тревожном режимах, мА |
10 |
|
Напряжение в шлейфе сигнализации, не более, В |
25 |
|
Сопротивление шлейфа сигнализации, не более, Ом |
150 |
|
Сопротивление утечки в шлейфе сигнализации, не менее, кОм |
20 |
|
Проверочный ток в ШС4 при работе в режиме системы автоматического пожаротушения, не более, мА |
0,5 |
|
Ток пуска в ШС4, при работе в режиме системы автоматического пожаротушения, не более, А |
2,5 |
|
Выходы ПЦН "пожар", "неисправность":
напряжение постоянное, не более, В
ток, не более, мА |
60
20
|
|
Выход ПЦН "тревога":
напряжение постоянное или переменное, не более, В
ток, не более, А |
250
2
|
|
Выходы для управления внешними световым и звуковым оповещателями
напряжение, не более, В
ток, не более, мА |
30
500
|
|
Количество хранящихся событий, шт |
59 |
|
Выход резервированного питания с защитой от перегрузок, для питания датчиков, внешних устройств и т.п. |
|
|
напряжение (при питании от сети переменного тока), В |
12...13 |
|
напряжение (при питании от аккумулятора), В |
UАКБ - 1,5 |
|
ток, не более, мА |
400 |
|
Напряжение отключения аккумулятора при разряде, В |
10,3±0,2 |
|
Емкость аккумулятора, устанавливаемого в корпус прибора, Ач |
1,2...7,5 |
|
Питание прибора
от сети переменного тока 50Гц, В
oт встроенного резервного источника (аккумулятора), В |
187...242
10,5...14
|
|
Мощность, потребляемая в дежурном режиме от сети переменного тока без учета внешних устройств, не более, ВА |
10 |
|
Габаритные размеры, мм |
215х310х80 |
|
Масса без аккумулятора, не более, кг |
4 |

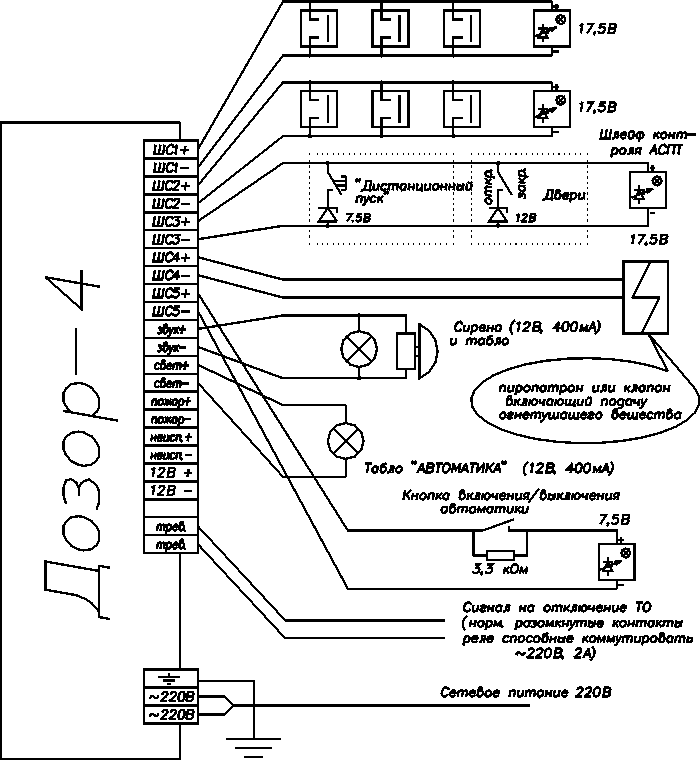

Структурная схема прибора
|
