Прибор приемно-контрольный охранно-пожарный
ППКОП 0104050639-4-1/1 "Аккорд 1.хх"

ПРЕДНАЗНАЧЕН:

Для контроля 4 шлейфов охранной, пожарной или тревожной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН по выделенным или занятым телефонным линиям.

ОСОБЕННОСТИ:

- широкие возможности программирования прибора обеспечивают гибкую тактику работы;
- встроенная сирена;
- встроенный источник резервного питания;

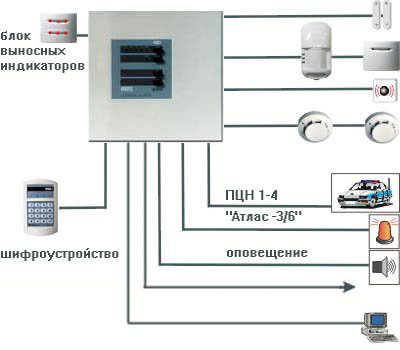

- выпускаются модификации прибора с двумя или четырьмя выходами на ПЦН, с платой модуля высокочастотного уплотнения МВУ (Атлас3/6) или МВУ-2 (Атлас3/6 или Фобос-ТР), с модулем сопряжения с компьютером;

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек.
Предусмотрены следующие режимы работы:
- постановка на охрану "с открытой дверью":
неограниченное время выхода;
- постановка на охрану "с закрытой дверью": ограниченное время выхода (0, 30, 60, 90 сек.);
- задержка на вход (0, 30, 60, 90 сек.);
- постановка и снятие с охраны переключателями на приборе или с помощью внешнего шифрустройства с релейным выходом и т. п. (по входу "УПР");
Возможно управление 4-мя приборами (в комплектности 1.2х) с ПЭВМ через встроенный в один из приборов модуль сопряжения. При этом становится доступна раздельная постановка на охрану каждого ШС.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- включение в ШС электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом и извещателей с питанием по ШС;
- в режиме "Снят" – контролируется состояние любых из четырёх ШС запрограммированных как круглосуточные;
- в режиме "Взят" - контролируется состояние всех ШС.

Программируемые параметры:

Общие:
- время задержки на вход/выход;
- состояние каждого выхода на ПЦН в режиме «снято»;
- состояние выходов на ПЦН в период задержки на вход;
- включение режима «перевзятия» для приборов с двумя выходами на ПЦН;
- ограничение длительности сигнала по выходу «Звуковое оповещение» (4 мин.).

По каждому ШС:
- охранный или круглосуточный ШС;
- выходы ПЦН, на которые формируется сигнал «тревога» по выбранному ШС;
- время реакции на нарушение ШС (50/70 или 400/600 мс);
- включение реле звукового оповещения;
- включение встроенной сирены;
- не отключаемая 15 минутная память (для тревожной сигнализации);
- разделение сигналов «Пожар» и «Неисправность» (при использовании в шлейфе только тепловых или только дымовых пожарных извещателей).

Индикация:
Прибор формирует извещения с помощью шести светодиодных индикаторов:
- о текущем состоянии и памяти тревог по каждому ШС;
- о состоянии источников питания.
К прибору может быть подключен блок выносных индикаторов состояния и памяти тревог по всем ШС.

Выходы:
- два или четыре релейных выхода на ПЦН (каждый из выходов ПЦН может быть запрограммирован на формирование сигнала "Тревога" в режиме "Снят");
- два выхода на ПЦН с высокочастотным уплотнением "Атлас-3", "Атлас-6" или "Фобос-ТР";
- релейный выход с переключающими контактами для подключения звукового оповещения «ЗО» или управление внешними устройствами;
- релейный выход с нормально разомкнутыми контактами для подключения светового оповещения «СО»;
- выходы на питание извещателей (отключаемые/неотключаемые переключателем);
- выход на компьютер по RS-232 (для прибора с четырьмя выходами на ПЦН).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
