ИО409-23 "Фотон-15", ИО209-21 "Фотон-15А", ИО309-10 "Фотон-15Б"
Извещатели охранные оптико-электронные

Назначение и особенности извещателя

Предназначены для обнаружения проникновения в охраняемое пространство закрытого помещения.

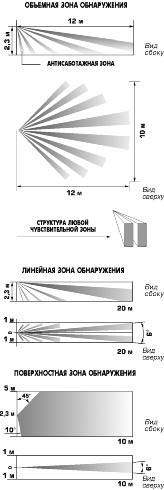

  • Три зоны обнаружения формируются тремя типами линз Френеля: объемная - "Фотон-15" ИО409-23, линейная - "Фотон-15А" ИО209-21, поверхностная - "Фотон-15Б" ИО309-10.

  • Чувствительный элемент - двухплощадный пироприемник.

  • Сферическая линза, обеспечивающая зону обнаружения без искажений, высокую собирающую способность, формирование антисаботажных зон в объемной и линейной зонах обнаружения.

  • Контроль вскрытия корпуса.

  • Высокая помехоустойчивость.

  • Наличие экрана защиты пироприемника от насекомых.

  • Наличие кронштейна для изменения положения зоны обнаружения в пространстве. Возможность установки на стене или потолке помещения.

  • Электропитание извещателей осуществляется по шлейфу сигнализации постоянным напряжением от 8 до 72 В. Извещатели работают с ППК: "Дюна-1", "Ладога", "Ладога-А", "УОТС-1-1", "Аккорд", "Сигнал-ВК", "Сигнал-ВК-4", "Сигнал-20", "Нота", , а также с СПИ: "Нева-10", "Нева-10М", "Фобос", "Фобос-ТР", "Струна-3".

  • Извещатели имеют два режима работы, которые задаются установкой перемычки в соответствующее положение штыревой линейки:

- режим короткого замыкания (КЗ) - тревожное извещение выдается увеличением тока потребления;

- режим разрыва (РАЗРЫВ) - тревожное извещение выдается уменьшением тока потребления.

Технические характеристики (Фотон-15, 15А, 15Б)

Дальность действия извещателей с объемной, линейной, поверхностной зонами обнаружения, м

12,20,10

Потребляемый ток, мА

режим "КЗ" - не более 0,5
режим "Разрыв" - 2...15

Диапазон рабочих температур, °С

-30...+50

Габаритные размеры, мм

126х70х55

Масса, кг

не более 0,15
