Пассивный оптико-электронный инфракрасный охранный извещатель
"Филин"

Краткое описание

Извещатель цифровой охранный линейный оптико - электронный.

Извещатель предназначен для охраны периметров различных объектов.
Принцип действия извещателя основан на регистрации изменения уровня теплового излучения при движении людей в зоне обнаружения.

Особенности

Извещатель обладает:

  • низким потреблением тока (13 мА);

  • узкой зоной обнаружения.

Извещатель выполнен на основе цифровой технологии, что позволяет обнаруживать медленно движущегося нарушителя (от 0,1 м/с) на расстоянии 100 м.


Технические характеристики охранного извещателя "Филин"

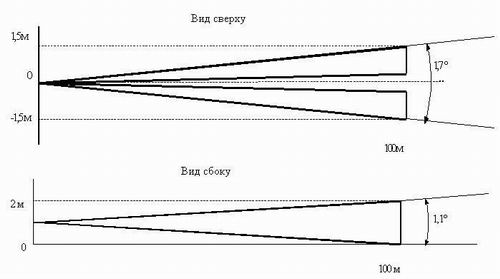

Длина зоны обнаружения до 100 м.
Высота ЗО при максимальной длине - 2 м.
Ширина ЗО при максимальной длине - 3 м.

Границы диапазона скоростей перемещения человека в ЗО, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,1 м/с;
б) верхняя 3,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 9,0 до 27,0 В.

Ток, потребляемый извещателем при напряжении питания 12 В в дежурном режиме, не более 13 мА и в режиме формирования извещения о тревоге, не более 6 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 55°С;
- относительной влажности воздуха до 98%, при температуре 25°С.

Извещатель формирует извещение о тревоге при пересечении человеком ЗО в полный рост или согнувшись.

Извещатель формирует тревожное извещение путем размыкания выходных контактов исполнительного реле при
- пересечении человеком зоны обнаружения;
- пропадании напряжения питания.

Время технической готовности извещателя после включения питания, не более 90 с.

Длительность извещения о тревоге, не менее 7 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Исполнительное реле:
- коммутируемое напряжение, не более 72 В;
- коммутируемый ток, не более 0,1 А.

Дистанционный контроль:
- управляющее напряжение - 9..27 В;
- входной ток, не более 1 мА.

Конструкция извещателя обеспечивает:
- устойчивость к белому свету, не менее 4500 лк;
- адаптивный автоматический выбор чувствительности.

Извещатель сохраняет работоспособность при:
1) воздействии осадков в виде дождя и снега;
2) воздействии солнечной радиации;
3) воздействии ветра со скоростью до 20 м/с;
4) высоте неровностей на участке до ±0,3 м;
5) высоте травяного покрова до 0,3 м;
6) высоте снежного покрова до 0,4 м.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Вероятность возникновения отказа, приводящего к ложной тревоге, не более 0,01 за 1000 ч.

Вероятность обнаружения нарушителя, не менее 0,98.

Конструктивное исполнение извещателя пылебрызгозащищенное и обеспечивает степень защиты оболочки IP 53 по ГОСТ14254-80.

Крепление блока извещателя на опоры и вертикальные поверхности производится с помощью кронштейна. Механизм юстировки блока извещателя обеспечивает поворот блока на угол ±15° в любой плоскости.

Рекомендуемая высота установки извещателя, не менее 2 м.

Габариты размеры ПРМ без КМЧ, не более 125х120х130 мм.

Масса, не более 0,6 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 24 мес.
