ПАССИВНОЕ ИНФРАКРАСНОЕ СРЕДСТВО ОБНАРУЖЕНИЯ
 "ДИАМЕТР-А"

Пассивное инфракрасное средство обнаружения “ДИАМЕТР-А” предназначено для охраны проходов, дверных и оконных проемов, подходов к окнам, дверям и стенам помещений.

Принцип действия прибора основан на регистрации изменения теплового контраста в поле зрения прибора при вторжении в охраняемую зону человека. сигнал срабатывания формируется переключением контактов выходного реле. Электрические параметры выходной цепи и цепи контроля обеспечивают возможность подключения прибора к системам сбора и обработки информации типа “ГАММА”, “ТРАССА”, “ТРАССА-3”.

Угол зрения прибора во взаимно перпендикулярных плоскостях, град.

90 и 20

Длина зоны обнаружения, м

3

Регистрируемая скорость перемещения нарушителя, м/с

0,3 - 8

Длительность сигнала срабатывания, с

12 - 15

Время готовности после срабатывания, с

15

Время готовности после включения, с, не более

60

Питание - от источника постоянного тока напряжением, В

20 - 30

Потребляемая мощность, Вт

0,1 - 0,2

Длина кабеля, соединяющего оптический и электронный блоки, м, не более

50

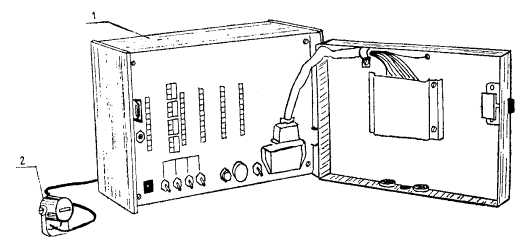

1 - блок электронный; 2 - блок оптический

Общий вид блоков инфракрасной системы обнаружения "Диаметр-А"
