Извещатели охранные
линейные оптико-электронные
ИО209-16/1 "СПЭК-7-2"; ИО209-16/2
"СПЭК-7-6"
Извещатели охранные линейные оптико-электронные ИО209-16 "СПЭК-7" предназначенны для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении.
Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным выходным напряжением 12 В или 24 В, входящего в "Перечень технических средств вневедомственной охраны, разрешенных к применению".
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя О1 по ОСТ 25 1099-83, но в диапазоне рабочих температур от 233 до 328 К (от минус 40 до + 55 °С) и относительной влажности до 100 % при 308К (+ 35 °С).
По устойчивости к механическим воздействиям исполнение извещателя рассчитано для категории размещения 1 по ОСТ 25 1099-83.
По защищенности от воздействия окружающей среды исполнение извещателя водозащищенное, степень защиты В2 по ОСТ 25 1099-83.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель состоит из колонки излучателей (КИ) и колонки фотоприемников (КФ).
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в КИ и принимаемого КФ.
В КФ извещателя размещен световой индикатор красного цвета "Тревога", отображающий извещение о тревоге. В КИ извещателя размещен световой индикатор красного цвета "Генератор", отображающий извещение о работе генератора.
Максимальное напряжение, коммутируемое выходными контактами реле, не более 72 В.
Максимальный ток, коммутируемый выходными контактами реле, - не более 30 мА.
Информативность извещателя равна 4. Виды извещений: "Норма", "Тревога", "Саботаж", "Генератор".
Извещатель обеспечивает взаимозаменяемость однотипных колонок.
Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003.
Извещатель выпускается в двух модификациях: - "СПЭК-7-2" - 2 ИК луча на расстоянии 35 см между лучами; - "СПЭК-7-6" - 6 ИК лучей на расстоянии 7 см между лучами.
Пример записи обозначения извещателя при его заказе и другой конструкторской документации:
"Извещатель ИО209-16/1 "СПЭК-7-2" ТУ 4372-007-27492215-98" - для извещателя с 2 ИК лучами;
"Извещатель ИО209-16/2 "СПЭК-7-6" ТУ 4372-007-27492215-98" - для извещателя с 6 ИК лучами.
Многолучевой извещатель, выпускается с ноября 1998г.
Модификации: 2 ИК луча (СПЭК-7-2) и 6 ИК лучей (СПЭК-7-6).

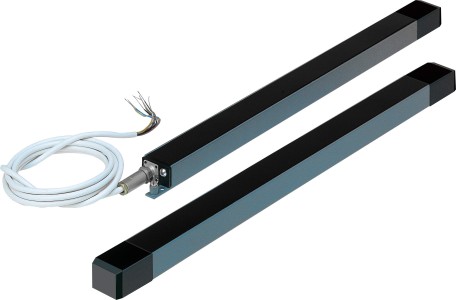

Комплект поставки: колонка излучателей (КИ), колонка фотоприемников (КФ), 2 кабеля длиной 1,5 м (на одном конце разъем для подключения к колонкам, на другом - проводные выводы для подключения к линии питания и шлейфам "Тревога" и "Саботаж").
Извещатель "СПЭК-7-6" позволяет обнаружить руку человека при очень узкой зоне обнаружения: высота зоны обнаружения - 35 см, ширина - 1 см, ИК лучи через 7 см.
Максимальное количество ИК лучей при установке нескольких извещателей друг над другом может достигать 30, что позволяет организовать:
- ИК барьер высотой 2 м 03 см с 30-ю ИК лучами через 7 см (например, СПЭК-7-6 - 5 шт.);
- ИК барьер высотой 10 м 15 см с 30-ю ИК лучами через 35 см (например, СПЭК-7-2 - 15 шт.).
Формирование извещения о тревоге в таком ИК барьере происходит при пересечении любого ИК луча.
При установке извещателей друг над другом конструкция корпуса обеспечивает сохранение расстояния в 7 см между крайними лучами соседних колонок извещателей.
В одной ИК шторе можно использовать совместно двух- и шестилучевые модификации.
Технические
характеристики извещателя СПЭК-7
|
Макс.дальность действия
(L) модели СПЭК-7-2 |
15 м (30 м в помещении) |
|
Макс.дальность
действия (L) модели СПЭК-7-6 |
15 м (30 м в помещении) |
|
Коэф.запаса по ИК
энергии (на дальности L), не
менее, |
15 |
|
Макс.оптические потери
(на дальности L) |
93,3% |
|
Число ИК лучей у модели
СПЭК-7-2 |
2 |
|
Число ИК лучей у модели
СПЭК-7-6 |
6 |
|
Расстояние между ИК
лучами у модели СПЭК-7-2 |
35 см |
|
Расстояние между ИК
лучами у модели СПЭК-7-6 |
7 см |
|
Напряжение питания
постоянного тока |
10 … 30В |
|
Потребляемый ток у
модели СПЭК-7-2, не более, |
40 мА |
|
Потребляемый ток у
модели СПЭК-7-6, не более, |
60 мА |
|
Чувствительность (регулируемая) |
35 …500 мс |
|
Помехозащищенность |
25 …350 мс |
|
Помехоустойчивость от
эл/осв приборов, не менее, |
1 500 лк |
|
Помехоустойчивость от
солнца, галогенных ламп, не
менее, |
50 000 лк |
|
Выход извещения
ТРЕВОГА |
контакты реле (н.р.) |
|
Длительность
извещения ТРЕВОГА, не менее, |
2 с |
|
Выход извещения
САБОТАЖ |
разрыв цепи |
|
Поворот оптического
узла по вертикали |
не требуется |
|
Поворот оптического
узла по горизонтали |
± 90° |
|
Рабочий диапазон
температур |
- 40° …+ 55° С |
|
Габариты (ширина х
высота х глубина) |
32 х 485 х 22 мм |
|
Масса, не более, |
0,8 кг |
СЕРВИСНЫЕ ФУНКЦИИ
извещателя СПЭК-7
-
Регулировка мощности ИК потока в КИ
-
Дистанционный контроль функционирования
-
Регулировка чувствительности
-
Синхронизация КИ и КФ при работе в ИК барьере из нескольких извещателей
-
Индикация работы генератора в КИ
-
Индикация режима ТРЕВОГА в КФ
Схемa подключения
извещателя СПЭК-7
Двухлучевой ИК барьер (СПЭК-7-2) или шестилучевой ИК барьер (СПЭК-7-6)
На схеме условно показан СПЭК-7-2 (для СПЭК-7-6 схема подключения аналогична)

|
