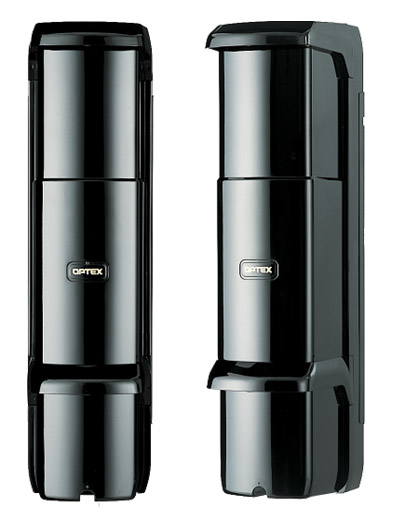

Optex "AX-350/650 DH"

AX-350/650 DH – серия активных фотоэлектрических извещателей для защиты протяженных участков с дальностью действия до 200м. Уникальные технологии обеспечивают широкий набор функций, которые значительно упрощают установку и гарантируют безотказную работу даже в самых тяжелых условиях окружающей среды.

Автоматический выбор частоты лучей, распознавание адресов и возможность передавать сигнал с временным интервалом позволяет исключить перекрестное воздействие от соседних пар и устанавливать несколько комплектов один над другим для создания многолучевого барьера. Цепь автоматического контроля постоянно отслеживает изменения уровня сигнала, вызванные сменой погодных условий и обеспечивает надежную детекцию даже при 99% потере энергии лучей. 2-х ступенчатый интерфейс юстировки позволяет добиться оптимального уровня юстировки в минимально короткие сроки.

- ATPC (цепь автоматического усиления). Механизм, позволяющий отслеживать изменения уровня сигнала, вызванные смены погодных условий и поддерживать его на оптимальным уровне. Система понижает уровень при отражении луча от стен или близлежащих зданий. Наоборот, уровень сигнала повышается в случае образования тумана.

- Автоматическое распознавание адресов. Каждой паре присвоен индивидуальный адрес. Это позволяет исключить воздействие от соседних пар и других источников излучения.

- Интерфейс пиковой юстировки. Извещатель серии AX-DH использует 2-х ступенчатый интерфейс юстировки, что позволяет проводить настройку оптических элементов в два этапа. На первом этапе производится первоначальная или “грубая” юстировка. На втором этапе юстировка производится более точно. Такая схема позволяет добиться оптимального уровня юстировки в минимально короткие сроки.

- Автоматический выбор частоты. При установке нескольких извещателей в один рядили один над другим необходимо, чтобы каждая из пар работала на разных частотах. В обычных извещателях выбор осуществляется ручным способом. В извещателях AX-DH разнос по частоте осуществляется автоматически, что делает извещатели этой серии идеальным выбором для защиты протяженных периметров.

- TDM (передача сигнала с временным интервалом). Механизм, позволяющий передавать сигнал с временным интервалом, отличным от соседних пар. Позволяет устанавливать несколько комплектов извещателей один над другим, исключая ложные срабатывания, вызванные интерференцией сигнала от соседних пар.

- Юстировка без применения маскирующих плат. В обычных извещателях для юстировки лучей необходимо применение маскирующих плат. В извещателях серии AX-DH такая необходимость отпадает, т. к. юстировка верхнего и нижнего луча происходит одновременно.

- Прочее: Величина уровня сигнала отображается визуально при помощи серии светодиодов. Это позволяет отстроить извещатель без применения вольтметра. Объекты с повышенными требованиями к безопасности (промышленные объекты, военные склады, ...) требуют наиболее требовательного подхода при проектировании систем безопасности. Извещатели серии DH удовлетворяют самым жестким требованиям безопасности. Извещатели серии AX-350DH TS / AX-350DH BT обеспечивают работу в интегрированном режиме по принципу “И” / “ИЛИ”. Для генерации сработки существует возможность задавать различное время прерывания лучей для верхнего и нижнего лучей.

Аксессуары

HU-2 - обогревательный элемент (до -60°С)

BC-1 - задняя стенка для извещателей при креплении на столбе

AX-3 - профессиональный Г-образный кронштейн для крепления AX серии на заборе/стене

Технические данные

Метод детекции

ИК активный, инфракрасный лучевой

Дальность

улица: 100/200 м

Макс. дальность

1000м/2000 м

Характер луча

импульсный инфракрасный

Выбор частоты лучей

4 канала (автоматическая синхронизация)

Период прерывания

35 ~ 500 мсек

Питание

10 - 30 В пост.

Ток потребления

105/110 мА макс.

Время тревоги

2 + 1 сек

Тревожный выход

Н.З. / Н.О. 28 В, 0.2 А макс.

Тампер

Н.З.

Рабочая температура

-35° ~ +55°С (без нагревателя)

Влажность

95%

Угол настройки

+ 20° по вертикали, + 90° по горизонтали

Память тревог

отображается светодиодом

Погодная дисквалификация

Н.З. / Н.О. контакт, срабатывает при падении энергии луча ниже критического уровня

Крепление

на стену или столб

Масса

2,8 кг (приемник + передатчик)

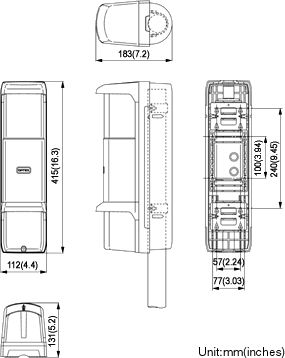

Размеры
