Гидроакустическое
устройство УПО-11Ф "Трал"
Гидроакустическое устройство УПО-11Ф "Трал" предназначено для обнаружения подводных пловцов, движущихся в воде на ластах или с использованием подводных средств движения, определения их местоположения на охраняемой акватории и выдачи тревожных извещений в технические средства охранной сигнализации.
Состав системы:
1.Выносное гидроакустическое устройство (ВГУ) в составе антенного модуля и якорного устройства.
2.Аппаратура поста наблюдения (АПН), размещаемая на берегу.
3.Магистральный кабель передачи данных от ВГУ до АПН.
Принцип действия
По принципу действия устройство относится к стационарным активным гидроакустическим средствам обнаружения.
Антенный модуль ВГУ излучает в контролируемую зону водной среды гидроакустические сигналы, принимает отраженные сигналы и передает их по магистральному кабелю на АПН.
Аппаратура поста наблюдения, используя принципиально новые методы алгоритмической обработки сигналов, автоматически обнаруживает и распознает отраженные от подводных пловцов сигналы на фоне естественных и индустриальных шумовых помех.
При преодолении нарушителем охраняемого рубежа тревожные извещения передаются на технические средства охранной сигнализации.
Возможности
- автоматическое обнаружение в контролируемой зоне объектов-нарушителей;
- автоматизированная классификация обнаруженных нарушителей на классы - одиночный пловец, группа пловцов, прочие объекты;
- определение их текущих координат и автоматическое сопровождение обнаруженных объектов;
- отображение на видеомониторе траектории движения обнаруженного объекта, текущей информации по обнаруженным объектам (направление и расстояние от ВГУ);
- документирование информации в автоматическом режиме и автоматизированная выдача информации по объектам в технические средства охранной сигнализации по каналу связи RS-485, RS-232 и CAN;
- автоматизированный встроенный контроль работоспособности ВГУ и АПН;
- самотестирование устройства;
- непрерывный круглосуточный режим работы;
- гидроакустическая совместимость при одновременной работе нескольких ВГУ.

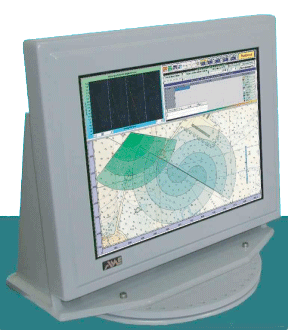

Экран монитора АПН с зоной
нахождения объекта
Сфера применения:
портовые комплексы;
водозаборы АЭС и плавучие АЭС;
морские нефтяные и газовые платформы;
прибрежные особо важные объекты.
Технические характеристики:
|
Дальность автоматического обнаружения целей:
- в пресной воде
- в морской воде |
300 м
200 м
|
|
Угол обзора в горизонтальной плоскости в секторе |
30-120 град |
|
Толщина контролируемого водного слоя от поверхности |
до 40 м |
|
Вероятность обнаружения целей |
0,9 |
|
Максимальная дальность выноса ВГУ от АПН |
2 км |
|
Количество ВГУ, обслуживаемых одним комплектом АПН |
1 - 4 шт. |
|
Основные технические характеристики обеспечиваются при:
- волнении водной поверхности в акватории, не более
- скорости течения в месте установки ВГУ, не более |
3-х баллов
2-х узлов
|
|
Уровень электромагнитной защищенности |
3 класс |
|
Напряжение питания |
~220 В |
|
Потребляемая мощность, не более |
300 Вт |
|
Средняя наработка на отказ, не менее |
30 000 час |
|
Средний срок службы, не менее |
10 лет |
|
Гарантийный срок службы |
3 года |
|
Масса антенного модуля ВГУ |
10 кг |
|
Размеры антенного модуля |
500х200х150 мм |
Антенный модуль ВГУ |
Системный блок АПН |
Прибор обслуживания ВГУ |
Монитор АПН |
Блок коммутации АПН |
|
