ИО 305-5 "Вернисаж"
Извещатель охранный поверхностный
емкостной
 ПРЕДНАЗНАЧЕН:
Для обнаружения недопустимого приближения или прикосновения к охраняемому объекту (картине, витрине, статуэтке, сейфу и т.п.) и формирования извещения о тревоге размыканием контактов выходного реле (клеммы "ШС").
В извещателе используется принцип регистрации изменения емкости чувствительного элемента при приближении к нему нарушителя.
ОСОБЕННОСТИ:
- автоматический контроль работоспособности при включении
и во время работы;
- контроль медленного (суточного) изменения емкости чувствительного
элемента без выдачи извещения о тревоге;
- возможность включения камеры видеонаблюдения и звукового оповещателя;
- возможность работы при отсутствии штатного заземления на
охраняемом объекте;
- высокая помехоустойчивость.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- контроль напряжения питания;
- контроль целостности соединительных линий;
- датчик вскрытия;
- отключение светового индикатора;
Индикация:
Прибор формирует извещения с помощью светодиодного индикатора:
- о текущем состоянии извещателя.
Выходы:
- релейный выход на ПЦН (выдача тревожного извещения размыканием контактов сигнального реле);
- соединительная колодка "ВСКР" (извещение о несанкционированном доступе формируется путем размыкания контактов датчика вскрытия);
- выход для подключения видеокамеры;
- выход для подключения звукового оповещателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
- пороговая чувствительность, пф |
2,5; 5; 10; 20 |
|
- диапазон обнаруживаемых скоростей перемещения человека, м/с |
от 0,1 до 2 |
|
- напряжение питания, В |
10 - 16 |
|
- ток потребления, не более, мА |
20 |
|
- время технической готовности, не более, с |
10 |
|
- ток, коммутируемый контактами "ШС" и "ВК", не более, мА |
150 |
|
- ток, коммутируемый контактами "-30" и "+30", не более, мА |
100 |
|
- максимальная емкость чувствительного элемента совместно с соединительным проводом, не менее, пф |
5000 |
|
- степень защиты, обеспечиваемая оболочкой |
IP41 |
|
- габаритные размеры, (без кронштейна), мм |
90x75x40 |
|
- диапазон рабочих температур, °С |
-10...+50 |

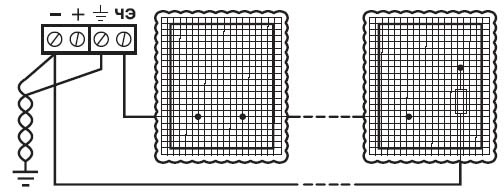

Схема подключения

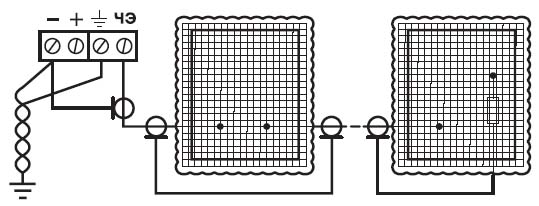

Схема подключения экранированным
проводом
Схема подключения без заземления
Установка дополнительного экрана
|
