Извещатель для охраны музейных экспонатов
ИО-305 "АЛАРТ"

Назначение

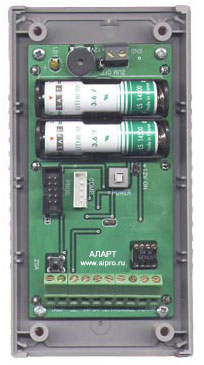

Извещатель предназначен для охраны музейных экспонатов, торговых витрин и других охраняемых объектов в широких диапазонах веса и габаритов, формирующий тревожное извещение при изменении давления, оказываемого охраняемым объектом на плоскость Чувствительного Элемента (ЧЭ). При изменении давления происходит изменение емкости ЧЭ, которое воспринимается Блоком Обработки Сигналов (БОС). БОС построен на базе микропроцессора и содержит преобразователь электрической емкости в цифровой код. При воздействии на охраняемый экспонат изменяется емкость ЧЭ и БОС формирует сигнал тревоги.

Извещатель выпускается в двух исполнениях "АЛАРТ ДБ3" и "АЛАРТ ДС3", отличающихся типом используемого источника питания.

Извещатель предназначен для круглосуточной непрерывной работы совместно с приборами приемно-контрольными, системами передачи извещений, а также в автономном режиме.

Технические характеристики

В извещателе предусмотрены:

• автоматическая настройка (не требует программирования);

• визуальный и звуковой контроль работы;

• возможность отключения зуммера звукового оповещения;

• контроль помеховой обстановки.

Максимальное значение емкости ЧЭ, составляет 20 000 пФ, что соответствует ориентировочно 1 м² суммарной площади ЧЭ.

Чувствительный элемент представляет собой низкопрофильную подложку (толщина от 2 мм) под охраняемые экспонаты.

Масса охраняемых экспонатов может составлять от 50 грамм, между экспонатами должно быть не менее 5 см при соотношении их весов больше 10.

Извещатель имеет релейные выходы "Тревога", "Неисправность" и "Вскрытие".

Время технической готовности извещателя к работе - не более 15 с.

Номинальное напряжение питания:

• 3,6 В для исполнения "Б" (не менее 1 года автономной работы);

• 12 В для исполнения "С".

Ток, потребляемый извещателем в дежурном режиме (не более):

• 1 мА для исполнения "Б";

• 50 мА для исполнения "С".

Габаритные размеры БОС составляют 32 х 80 х 150 мм.

Масса БОС составляет не более 150 г.
