Датчик положения "ДП 102-2"

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

1.1 Датчик положения ДП 102-2 (далее - датчик) предназначен для блокировки дверных и оконных проемов а также для блокировки других конструктивных элементов зданий, сооружений, железнодорожных контейнеров на открывание или смещение путем переключения контактов геркона, а также для применения в различных технологических процессах.

1.2 По устойчивости к климатическим воздействиям окружающей среды исполнение датчика 02 по ОСТ 25 1099-83 в диапазоне температур окружающего воздуха от минус 50 до плюс 50 °С и относительной влажности до 98% при температуре плюс 25 °С без конденсации влаги.

1.3 Датчик рассчитан на непрерывную круглосуточную работу.

1.4 Диапазон коммутируемых напряжений от 0,05 до 72 В постоянного или переменного тока.

1.5 Диапазон коммутируемого тока от 0,0001 до 0,25 А, максимальная коммутируемая мощность – 10 Вт.

1.6 Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100 ± 10) мА.

1.7. При параллельном расположении геркона и магнита контакты датчика должны быть:
в переключенном положении - при расстоянии между ними менее 8 мм;
в не переключенном положении – при расстоянии между ними более 45 мм.

1.8 Наработка до отказа датчика не менее 200000 часов.

1.9 Датчик является невосстанавливаемым изделием.

2. МОНТАЖ ДАТЧИКА

2. 1. Датчик устанавливается с внутренней стороны охраняемого помещения (при установке для блокировки дверных, оконных проемов и т. п., см. приложение).

Магнит устанавливается на подвижной части контролируемых поверхностей (двери, оконной створке и т. п.). Геркон устанавливается на неподвижной части контролируемых поверхностей ( дверной или оконной коробке и т. п.). Обе части датчика устанавливаются вдоль линии разъема контролируемых поверхностей параллельно друг другу с максимальным рас­стоянием между ними при нормальном положении элемента 10 мм.

Допуск параллельности и допуск соосности датчика относительно осей задающего устройства не должны превышать 3 мм.

2. 2. Крепление датчика и задающего элемента на немагнитной поверхности производится шурупами диаметром 3 мм и длиной 20 мм ГОСТ 1145-80. На металлической поверхности крепление производится на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм., винтами диаметром 3 мм. и длиной 30 мм. ГОСТ 17475-80. На стеклянной поверхности крепление производится клеевым составом из лака кремнийорганического КО-85 ГОСТ 11066-74 и клея БМК-5 ТУ 36-978-77 в соотношении весовых частей 10:1.

2. 2. Выводы датчика соединяются с проводами линии блокировки скруткой и припайкой мест соединения припоем ПОС-40, ПОС-61 ГОСТ 21931-76. На места пайки надеваются трубки из поливинилхлоридного пластиката ГОСТ 19034-82.

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3. 1. В процессе эксплуатации датчика следует осматривать не реже одного раза в квартал.

При осмотре следует обратить внимание на:

  • отсутствие механических повреждений корпуса;

  • исправность электрической изоляции;

  • надежность крепления датчика и задающего элемента;

  • надежность пайки датчика к линии блокировки.

3.2. Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.

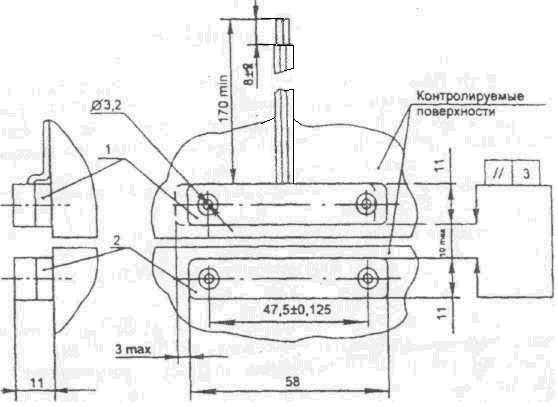

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА



1 – блок геркона;
2 – блок магнита.

Допускается крепление геркона и магнита на взаимно-перпендикулярных плоскостях при условии выполнения требуемой точности установки.
